打ち抜き加工とは？テープ・フィルム加工の工法まとめ
テープ・フィルム加工の工法は多々ありますが、その中の一つ、打ち抜き加工について、様々な点からご紹介します。打ち抜き加工に興味のある方は是非ご覧ください。
打ち抜き加工とは
打ち抜き加工とは、まずは抜き加工から理解する必要があります。
抜き加工の定義は業界によって様々で、明確な定義・統一された規格があるものではありません。しかしフィルムとテープの抜きに限定するのであれば、プレス加工の定義でもある「板状・帯状の材料を適当な長さに切断したり、任意の形状に打ち抜いたり、穴を開ける」となります。
そして板状・帯状と記されているものが、フィルムや両面テープとなります。他にも金箔に代表されるロール材料、シート状態の材料が該当すると考えられます。
これらを単層や積層状態にしたのち、シリコン系の剥離処理が施されているセパレーターのベースの上でカットすることを抜き加工だと定義できます。クッキーを作るような加工方法だとお伝えすると分かりやすいのではないでしょうか。
しかしこの加工が様々な場所で文言を変え、打ち抜きやダイカット、プレス、断裁といった名称が用いられています。つまり、打ち抜き加工とは抜き加工だと考えてよいでしょう。他にもプレス、ダイカット、型抜き、板金といった呼称もありますが、基本的には同じ原理だと考えられます。
主な打ち抜き加工の種類
オールカット
台紙そのものまでカットする方法をオールカットと呼びます。シールやテープは薄く剥がす必要がありますので、台紙部分がなければ剥がしにくくなってしまいます。そこで台紙に切り込みを入れることで、製品に貼りやすくすることを目的としています。
ハーフカット
加工材料の台紙となる部分を残す手法です。
台紙が切り落とされないのでシールのように残ります。結果、次の工程における作業性の向上や管理の容易さといったメリットに繋がっています。
トムソン抜き
アメリカのトムソン社が製造した打ち抜き機を由来にした名称です。
板に刃が付いた打ち抜き加工の中でも代表的な加工で、特徴の異なる刃を装着することで仕上がりを変えることができます。
トムソン抜きに用いられる刃について
トムソン抜きは刃を変えることで特徴が変わる点が特徴です。
まな板にクッキー型を取り付けた抜き打ち型を使用するのがトムソン刃です。一枚の抜き加工に向いている刃で、型抜きだけではなくスジ・ミシン目を入れることもできることから、トムソン抜きの中でも比較的多く用いられている刃とされています。
薄い金属板をエッチングさせた刃がピナクル刃（腐食刀型）です。上から打ち抜く形で、トムソン刃とは異なり、板と刃が一体化していることからつなぎ目の段差ができないことから、より精度の高い要望に向いている手法です。一方で、ピナクル刃そのものを作成するコストが高い点も特徴です。
そして最後に紹介するのが彫刻刃です。金属を削りだして作るもので、ピナクル刃同様、繋ぎ目がありません。さらに刃の高さ制限がないことから、分厚い加工も行えるのですが、やはりピナクル刃同様、彫刻刃そのものの金型を作るコストが高くなりがちです。
ブッシュ抜き
書籍・雑誌といった複数枚の数を型抜きする際に用いられることが多い工法です。
大量に重ねられた紙を一度に型抜きできることから、大量生産に向いている一方で、精度がさほど高くはない点、大量生産の際には耐久性に優れた型が求められることによるコスト高が特徴です。
ポンス抜き
ブッシュ抜き同様、上から一気に型抜きするものです。
ブッシュ抜きよりも大きな素材の抜きに対応していることから、紙だけではなくゴムシートの加工にも対応しています。
手動工程が多い点がコストの高さを生んでしまう点や大量生産の難しさに繋がっています。
打ち抜き加工の長所・短所
打ち抜き加工のメリットとしてコストが挙げられます。
他の製造方法と比較すると、型の製造コストを含めて低コストでの生産が可能です。ただし、あくまでも平たい素材の加工に限定されていることから、形状が異なる場合には型を変える必要があります。また、小ロット生産を苦手としています。刃の種類によっては決して不可能ではありませんが、生産性・効率性の観点から小ロット生産は他の方法を選んだ方が良いでしょう。
打ち抜き加工に対応している製品は？
フィルム・テープ製品
フィルム・テープをロール状に巻いた後、流れるように加工することで大量生産が可能です。近年はスマートフォンや電子機器の保護フィルムの需要が増加していますが、それら以外の精密機器のフィルムの加工として用いられている手法です。

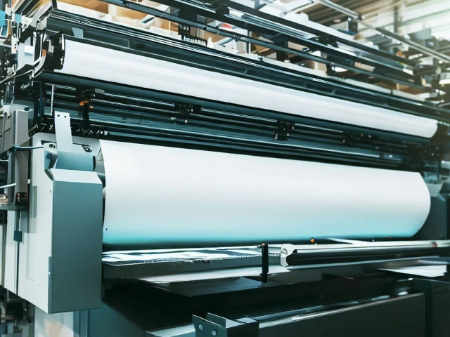

フィルム・テープ製品の事例｜精密打ち抜き加工（シーエステック）
画像引用元：シーエステック株式会社（https://www.cstec-jp.com/precision_punching/）
ゴム製品
打ち抜き製品が行われているゴム製品として、パッキンが挙げられます。一度に大量生産できる特性を生かして製造されている点や、スジ・ミシン目を入れる必要がある靴のゴム底、机のすべり止め等にも用いられています。

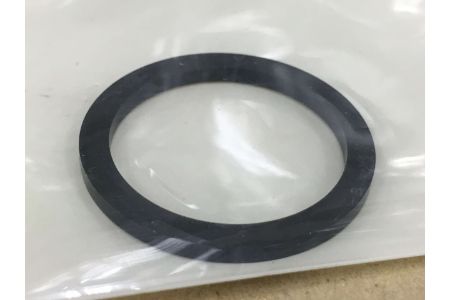

ゴム製品の事例
画像引用元：モノマド（https://mono-mado.com/dictionary/punching）
紙製品
裁断と同一視されやすいのですが、打ち抜き加工の場合、高精度を求めた大量生産が適している場合と、小ロットの加工が向いているケースがあります。
ノート、書籍といった形が揃ったものを加工することに向いている特性があることから活用されています。また、小ロットの場合にはポンス抜きにて加工されるケースもあります。
金属製品
精度が求められる金属製品も打ち抜き加工が向いていることから、精密機械の部品製造に用いられることがあります。ただし、大量生産を行う場合、あまりにも複雑な形状には向いていないとされていることから、シンプルな形状が金属製品における打ち抜き加工に向いているとされています。

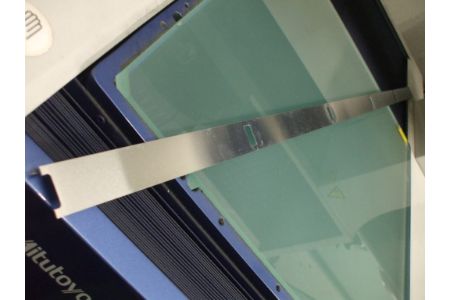

ゴム製品の事例｜アルミ0.4mm トムソン抜き加工品（福田工業）
画像引用元：抜き加工.com（https://www.fineblanking-thomson-press.com/example/material/metal/alumi/）
